Hướng Dẫn Sử Dụng DJI RS4 Cho Các Nhà Làm Phim Mới

DJI RS4 là chiếc gimbal dành cho nhà làm phim chuyên nghiệp và người sáng tạo nội dung chất lượng cao, hỗ trợ các cú máy đầy táo bạo và mang đến độ ổn định đáng tin cậy cho những thước phim của bạn. Hãy cùng TokyoCamera tìm hiểu cách khai thác tối ưu mẫu gimbal cho máy ảnh này qua bài viết hướng dẫn sử dụng DJI RS4 sau đây.

Hướng dẫn sạc DJI RS4 trước khi sử dụng

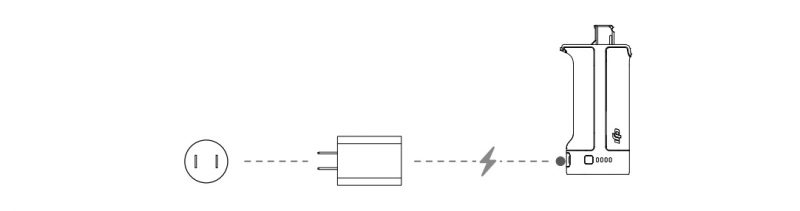

Đối với lần sử dụng đầu tiên, hãy sử dụng cáp sạc USB-A sang USB-C được cung cấp để sạc tay cầm pin của DJI RS4 qua cổng USB-C. Quá trình kích hoạt hoàn tất khi đèn báo mức pin sáng.

DJI RS4: Mất khoảng 2.5 giờ để sạc đầy pin (được đo bằng bộ sạc hỗ trợ sạc nhanh 18W; nên sử dụng bộ sạc hỗ trợ giao thức PD).

DJI RS4 Pro: Mất khoảng 1.5 giờ để sạc đầy pin (được đo bằng bộ sạc hỗ trợ sạc nhanh 24W; nên sử dụng bộ sạc hỗ trợ giao thức QC 2.0 hoặc PD.)

Hướng dẫn kích hoạt DJI RS4 trước khi sử dụng

DJI RS4 và DJI RS4 Pro cần phải được kích hoạt thông qua ứng dụng Ronin. Thực hiện theo các bước dưới đây để kích hoạt thiết bị của bạn:

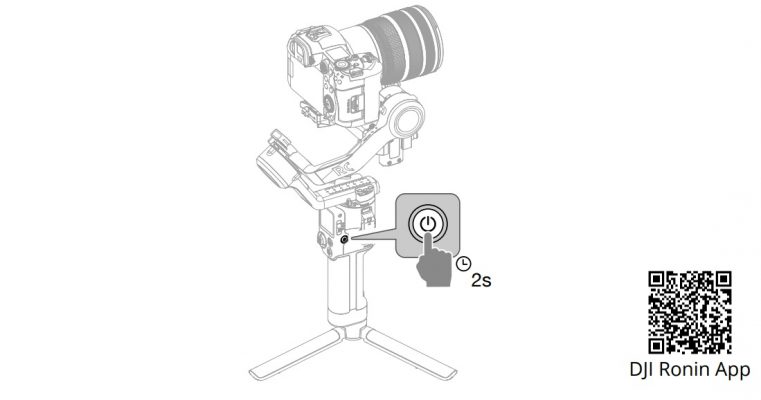

1. Nhấn và giữ nút nguồn để bật thiết bị của bạn và chọn ngôn ngữ trên màn hình cảm ứng.

2. Quét mã QR trên màn hình cảm ứng để tải xuống ứng dụng Ronin. Nếu bỏ qua bước kích hoạt, gimbal sẽ tự động mở khóa và nhắc hướng dẫn trên màn hình.

3. Bật Bluetooth trên điện thoại di động. Khởi chạy ứng dụng Ronin và đăng nhập bằng tài khoản DJI. Chọn thiết bị đã sử dụng, nhập mật khẩu mặc định 12345678 và kích hoạt gimbal theo hướng dẫn. Cần có kết nối internet để kích hoạt.

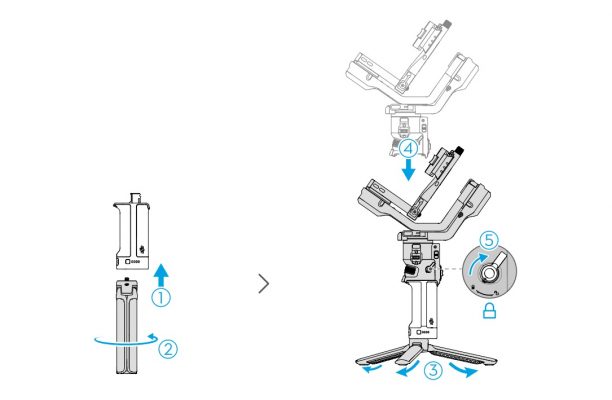

Hướng dẫn gắn chân tripod/tay cầm nối dài của DJI RS4

1. Gắn tay cầm/chân máy mở rộng vào tay cầm pin, siết chặt, sau đó mở chân máy ra.

2. Sau khi tháo lớp xốp và màng bảo vệ khỏi tay trục của DJI RS4 và lớp phủ silicon khỏi tay trục của DJI RS4 Pro, hãy gắn gimbal vào tay cầm pin. Siết chặt cần gạt tay cầm theo hướng khóa sau khi bạn nghe thấy tiếng “tách” để đảm bảo tay cầm được gắn chặt.

Lưu ý:

• Bạn có thể lắp đặt RS4 và RS4 Pro theo cách giống nhau. DJI RS4 được sử dụng trong hình ảnh minh họa bên dưới.
• Di chuyển cần gạt tay cầm chắc chắn cho đến khi không thể xoay thêm được nữa. Mũi tên chỉ hướng khóa và không biểu thị vị trí khóa hoàn toàn.

Để tháo tay cầm, giữ cần gạt ở vị trí mở khóa, nhấn và giữ nút an toàn, sau đó kéo tay cầm ra khỏi gimbal.

Tải trọng và khả năng tương thích của DJI RS4

DJI RS4 và DJI RS4 Pro đã được thử nghiệm nghiêm ngặt để hỗ trợ tải trọng lần lượt là 3kg và 4.5kg. Đảm bảo tổng trọng lượng của máy ảnh, ống kính và các phụ kiện khác nằm trong khả năng chịu tải. Tham khảo trang web chính thức của DJI để biết Danh sách tương thích của Ronin Series mới nhất.

Thực hiện các bước chuẩn bị sau trước khi lắp máy ảnh lên DJI RS4:

• Tháo nắp ống kính và kiểm tra xem pin và thẻ nhớ đã được lắp vào máy ảnh chưa.
• Đảm bảo tắt gimbal.

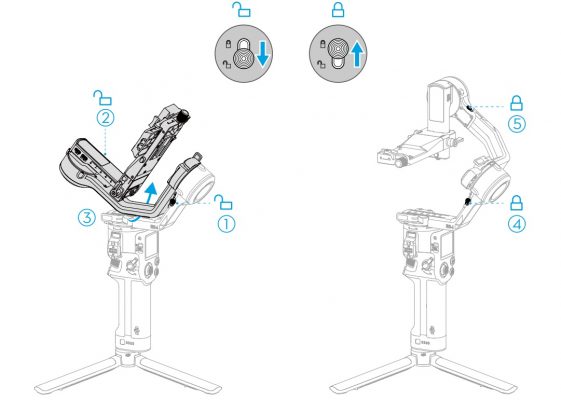

• Mở khóa trục xoay và xoay 180°. Di chuyển khóa nghiêng và khóa cuộn đến vị trí mở khóa tương ứng và điều chỉnh vị trí của cả hai trục như minh họa trong hình bên dưới, sau đó khóa các trục.
• Trong quá trình lắp đặt, nếu cần trục xoay ngang (pan), cần trục xoay dọc (roll) và núm xoay ở hai bên đế gắn gimbal cản trở máy ảnh, hãy nhấc cần gạt hoặc núm xoay lên để định hướng lại.

Hướng dẫn lắp máy ảnh lên DJI RS4

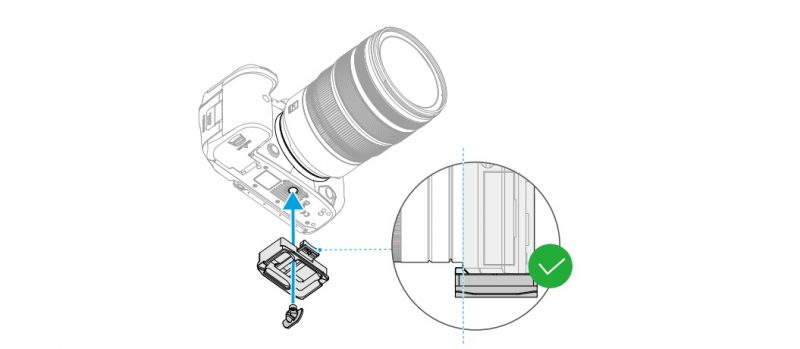

Bước 1:

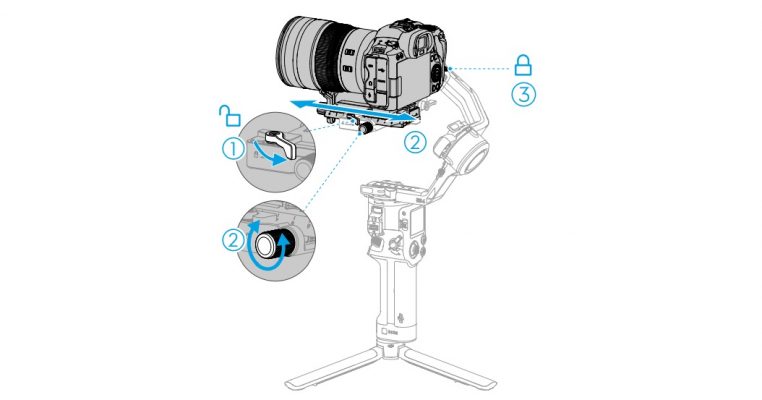

Gắn tấm tháo lắp nhanh phía trên vào đáy máy ảnh bằng vít 1/4″ trong bộ vít. Lắp thanh dẫn hướng có thể điều chỉnh vào thân máy ảnh trước khi khóa vít.

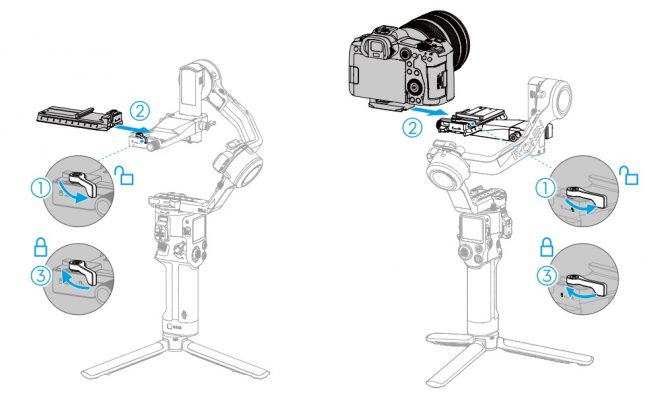

Bước 2:

Quay video ngang:

1. Di chuyển cần gạt trên tấm lắp đến vị trí mở khóa, lắp tấm tháo lắp nhanh phía dưới và di chuyển cần gạt đến vị trí khóa sau khi đã khớp.

2. Di chuyển cần gạt trên tấm tháo lắp nhanh phía dưới đến vị trí mở khóa, lắp tấm tháo lắp nhanh phía trên và di chuyển cần gạt đến vị trí khóa sau khi đã khớp.

Lưu ý:

• Để tháo máy ảnh khỏi tấm tháo lắp nhanh phía dưới, hãy di chuyển cần gạt đến vị trí mở khóa và tháo máy ảnh trong khi nhấn khóa an toàn bên cạnh cần gạt.
• Để tháo tấm tháo lắp nhanh phía dưới, hãy di chuyển cần gạt trên tấm gắn máy ảnh đến vị trí mở khóa và tháo tấm tháo lắp nhanh phía dưới trong khi nhấn khóa an toàn trên tấm gắn.

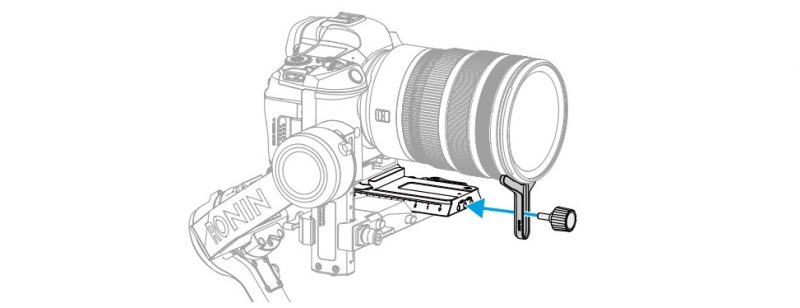

• Người dùng được khuyến cáo sử dụng bộ siết chặt ống kính khi sử dụng các loại ống kính tele, ống kính zoom dài.

Quay video dọc:

1. Nới lỏng núm trên tấm gắn máy ảnh và nhấn núm và khóa an toàn cùng lúc, sau đó tháo tấm ngang gimbal, gắn thẳng đứng vào gimbal và siết chặt núm.

2. Di chuyển cần gạt trên tấm ngang đến vị trí mở khóa, lắp tấm tháo lắp nhanh phía dưới và di chuyển cần gạt đến vị trí khóa sau khi nó được lắp vào.

3. Mở khóa trục nghiêng và nhẹ nhàng tựa tay trục để giữ nó ở vị trí nằm ngang. Di chuyển cần gạt trên tấm tháo lắp nhanh phía dưới đến vị trí mở khóa, lắp tấm tháo lắp nhanh phía trên và di chuyển cần gạt đến vị trí khóa sau khi nó được lắp vào. Khóa trục nghiêng.

Hướng dẫn cân gimbal DJI RS4

Cân bằng độ nghiêng theo chiều dọc, độ sâu cho trục nghiêng, trục cuộn và trục xoay theo trình tự theo yêu cầu quay trước khi sử dụng gimbal. Điều này đảm bảo tính ổn định của video và hiệu suất đầy đủ của gimbal.

1. Trước khi cân bằng, hãy đảm bảo bật nguồn máy ảnh nếu sử dụng ống kính zoom điện tử và xác định tiêu cự muốn sử dụng trên ống kính zoom của bạn.

2. Đảm bảo DJI RS4 / DJI RS4 Pro đã tắt nguồn hoặc ở chế độ ngủ trước khi cân bằng.

Hướng dẫn cân DJI RS4 khi sử dụng để quay khung hình ngang

1. Cân bằng độ nghiêng theo chiều dọc

a. Mở khóa trục nghiêng (tilt) (1).

b. Thực hiện theo hình bên dưới (góc nhìn từ trên xuống) và xoay trục tilt sao cho ống kính máy ảnh hướng lên trên. Kiểm tra để đảm bảo máy ảnh không bị nặng ở phía trên hoặc phía dưới. Nếu nặng ở phía trên, hãy di chuyển máy ảnh về phía sau. Nếu nặng ở phía dưới, hãy di chuyển máy ảnh về phía trước. Nới lỏng núm vặn của đế gắn (2) và di chuyển đế gắn (3) qua lại để điều chỉnh trọng tâm.

c. Siết chặt núm tấm gắn trong khi giữ máy ảnh hướng lên trên. Độ nghiêng theo chiều dọc được cân bằng khi máy ảnh ổn định trong khi hướng lên trên.

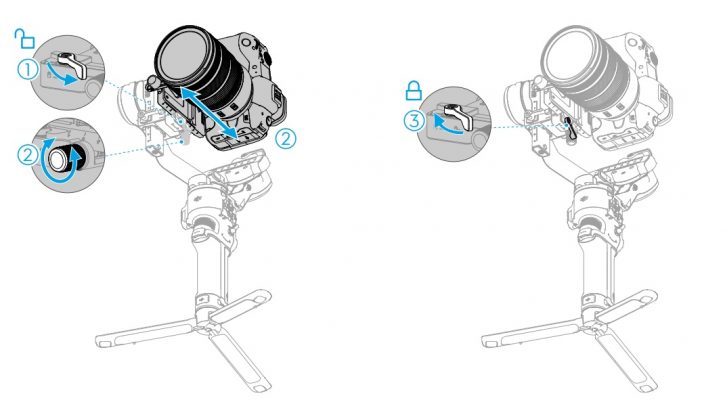

2. Cân bằng độ sâu cho trục nghiêng (tilt)

a. Xoay trục nghiêng sao cho ống kính máy ảnh hướng về phía trước.

b. Kiểm tra để đảm bảo máy ảnh không bị nặng ở phía trước hoặc phía sau. Nếu nặng ở phía trước, hãy di chuyển máy ảnh về phía sau bằng cách xoay núm. Nếu nặng ở phía sau, hãy di chuyển máy ảnh về phía trước. Mở khóa cần gạt (1) trên tấm gắn và di chuyển tấm tháo lắp nhanh (2) phía dưới qua lại để điều chỉnh trọng tâm.

c. Di chuyển cần gạt trên tấm gắn đến vị trí khóa. Trục nghiêng được cân bằng khi máy ảnh ổn định trong khi nghiêng lên hoặc xuống 45°.

d. Khóa trục nghiêng (3).

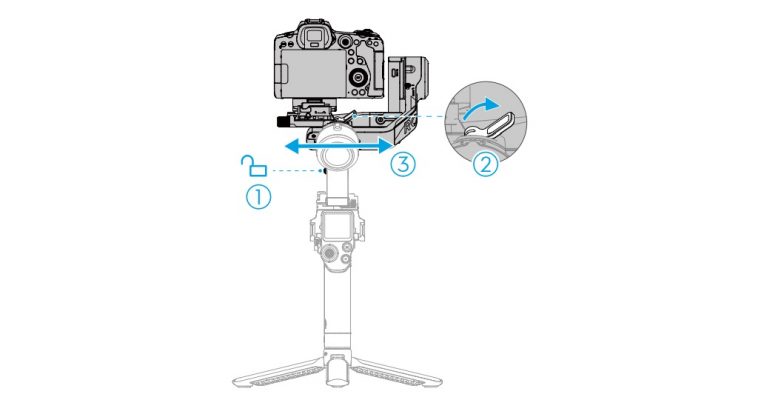

3. Cân bằng trục cuộn (roll)

a. Đặt nhẹ tay trục và mở khóa trục cuộn (1).

b. Kiểm tra hướng mà động cơ cuộn quay. Nếu máy ảnh quay sang trái, hãy di chuyển máy ảnh sang phải. Nếu máy ảnh quay sang phải, hãy di chuyển máy ảnh sang trái. Mở khóa cần gạt trên trục cuộn (2), đặt nhẹ tấm gắn (máy ảnh) và di chuyển tay trục cuộn (3) để điều chỉnh trọng tâm.

c. Di chuyển cần gạt trên tay trục cuộn đến vị trí khóa. Trục cuộn được cân bằng khi máy ảnh ổn định theo phương ngang.

d. Khóa trục cuộn.

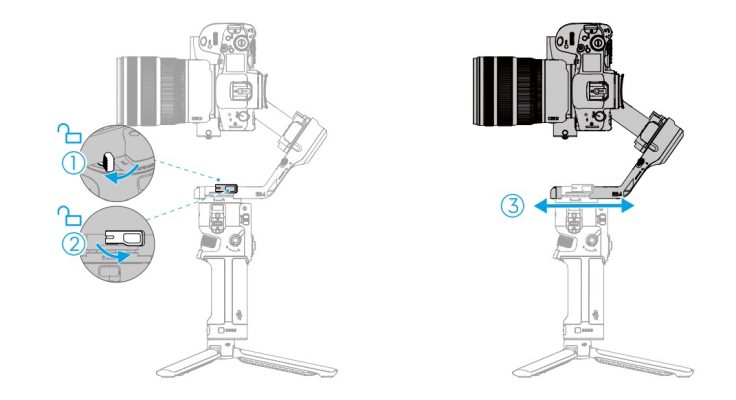

4. Cân bằng trục Pan

a. Mở khóa trục pan (1).

b. Trong khi giữ tay cầm, nghiêng gimbal về phía trước và xoay tay quay pan cho đến khi song song với bạn. Kiểm tra chuyển động của trục pan. Nếu ống kính máy ảnh xoay sang trái, hãy đẩy trục pan sang phải. Nếu ống kính máy ảnh xoay sang phải, hãy đẩy trục pan sang trái. Mở khóa cần gạt trên trục pan (2) và di chuyển tay quay trục pan (3) để điều chỉnh trọng tâm.

c. Di chuyển cần gạt trên tay quay pan đến vị trí khóa. Trục pan được cân bằng khi máy ảnh ổn định khi thực hiện xoay pan, kể cả khi nghiêng tay cầm.

Hướng dẫn cân DJI RS4 khi sử dụng để quay khung hình dọc

1. Cân bằng độ nghiêng theo chiều dọc

a. Mở khóa trục nghiêng (1).

b. Thực hiện theo hình bên dưới (góc nhìn từ trên xuống) và xoay trục nghiêng sao cho ống kính máy ảnh hướng lên trên. Kiểm tra để đảm bảo máy ảnh không bị nặng ở phía trên hoặc phía dưới. Nếu nặng ở phía trên, hãy di chuyển máy ảnh về phía sau. Nếu nặng ở phía dưới, hãy di chuyển máy ảnh về phía trước. Nới lỏng núm tấm gắn (2) và di chuyển tấm gắn (3) qua lại để điều chỉnh trọng tâm.

c. Siết chặt núm tấm gắn trong khi giữ máy ảnh hướng lên trên. Độ nghiêng theo chiều dọc được cân bằng khi máy ảnh ổn định trong khi hướng lên trên.

2. Cân bằng độ sâu cho trục nghiêng

a. Xoay trục nghiêng sao cho ống kính máy ảnh hướng về phía trước.

b. Kiểm tra để đảm bảo máy ảnh không bị nặng ở phía trước hoặc phía sau. Nếu nặng ở phía trước, hãy di chuyển máy ảnh về phía sau bằng cách xoay núm. Nếu nặng ở phía sau, hãy di chuyển máy ảnh về phía trước. Mở khóa cần gạt (1) trên tấm gắn và di chuyển tấm tháo lắp nhanh (2) phía dưới qua lại để điều chỉnh trọng tâm.

c. Di chuyển cần gạt trên tấm gắn đến vị trí khóa. Trục nghiêng được cân bằng khi máy ảnh ổn định trong khi nghiêng lên hoặc xuống 45°.

d. Khóa trục nghiêng (3).

Lưu ý: Không cần phải cân bằng lại độ sâu cho trục nghiêng khi chuyển từ chế độ chụp ngang sang chế độ chụp dọc.

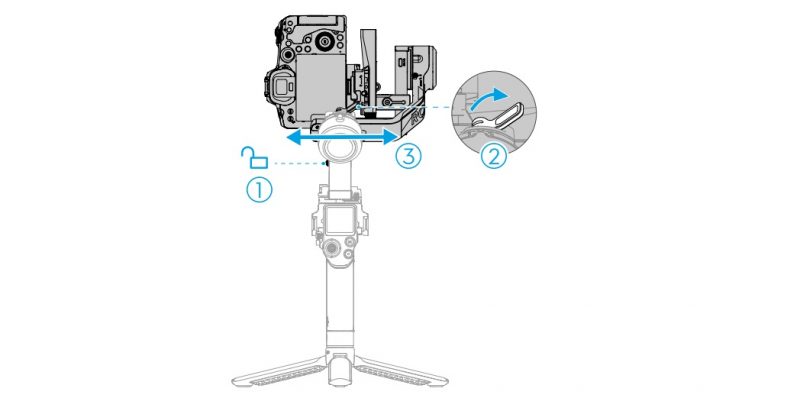

3. Cân bằng trục lăn (roll)

a. Đặt nhẹ tay trục và mở khóa trục lăn (1).

b. Kiểm tra hướng mà động cơ lăn quay. Nếu máy ảnh quay sang trái, hãy di chuyển máy ảnh sang phải. Nếu máy ảnh quay sang phải, hãy di chuyển máy ảnh sang trái. Mở khóa cần gạt trên trục lăn (2), đặt nhẹ tấm gắn (máy ảnh) và di chuyển tay trục lăn (3) để điều chỉnh trọng tâm.

c. Di chuyển cần gạt trên tay trục lăn đến vị trí khóa. Trục lăn được cân bằng khi máy ảnh ổn định theo phương ngang.

d. Khóa trục lăn.

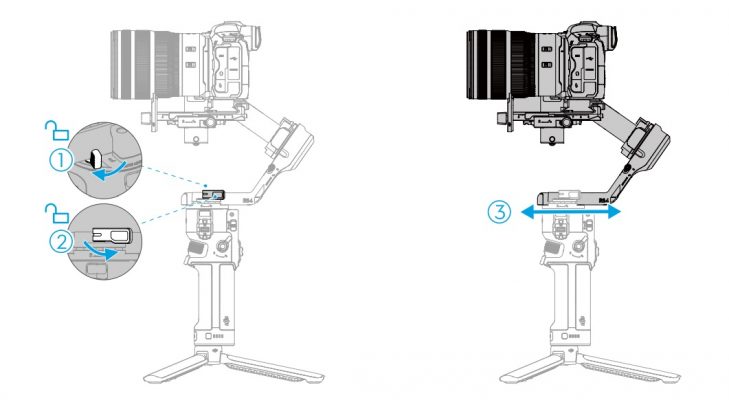

4. Cân bằng trục Pan

a. Mở khóa trục Pan (1).

b. Trong khi giữ tay cầm, nghiêng gimbal về phía trước và xoay tay quay Pan cho đến khi song song với bạn. Kiểm tra chuyển động của trục Pan. Nếu ống kính máy ảnh xoay sang trái, hãy đẩy trục Pan sang phải. Nếu ống kính máy ảnh xoay sang phải, hãy đẩy trục Pan sang trái. Mở khóa cần gạt (2) trên trục Pan và di chuyển tay quay trục Pan (3) để điều chỉnh trọng tâm.

c. Di chuyển cần gạt trên tay quay Pan đến vị trí khóa. Trục Pan được cân bằng khi máy ảnh ổn định khi xoay Pan trong khi nghiêng tay cầm.

Lưu ý: Không cần phải điều chỉnh lại sự cân bằng của trục Pan khi chuyển sang chế độ chụp theo chiều dọc từ chế độ chụp theo chiều ngang.

Hướng dẫn sử dụng DJI RS4 cơ bản

Các nút và cổng kết nối trên DJI RS4

Nút nguồn

Nhấn và giữ: Để bật/tắt gimbal.

Nhấn một lần: Vào hoặc thoát chế độ ngủ. Ba trục sẽ tự động khóa. Nhấn lần nữa để đánh thức gimbal.

Lưu ý:

Ba trục được tự động mở khóa theo mặc định khi gimbal được bật nguồn và chúng sẽ tự động gập và khóa khi gimbal tắt nguồn.

Các thiết lập liên quan đến khóa trục tự động có thể được điều chỉnh trong cài đặt hệ thống trên màn hình cảm ứng.

Công tắc chế độ Gimbal

Chuyển đổi để chuyển chế độ gimbal từ PF, PTF và FPV.

Nút điều khiển camera

Sau khi kết nối camera, nhấn nửa chừng để lấy nét tự động. Nhấn một lần để bắt đầu hoặc dừng quay. Nhấn và giữ để chụp ảnh.

Lưu ý: Kiểm tra danh sách Tương thích của Dòng Ronin để biết thông tin chi tiết về các tính năng camera được hỗ trợ.

Nút M

• Nhấn một lần để chụp ảnh theo mặc định.
• Đối với DJI RS4, chức năng của nút có thể được đặt trên màn hình cảm ứng thành C1/Fn1 Button Mapping.
• Đối với DJI RS4 Pro, chức năng của nút có thể được đặt trên màn hình cảm ứng thành C1/Fn1 Button Mapping hoặc LiDAR AF/MF. Điều này yêu cầu DJI Focus Pro LiDAR.
• Nhấn và giữ: Vào Chế độ thể thao. Ở Chế độ thể thao, tốc độ theo dõi của gimbal tăng lên đáng kể. Thích hợp để chụp trong các tình huống mà đối tượng di chuyển đột ngột và với tốc độ nhanh.
• Nhấn và giữ nút M trong khi nhấn cò hai lần: Vào và giữ Chế độ thể thao. Lặp lại để thoát.

Công tắc chế độ joystick

Nhấn xuống: Đặt chế độ joystick thành điều khiển chuyển động của gimbal.

Nhấn lên: Đặt chế độ cần điều khiển thành điều khiển thu phóng.

Cần điều khiển

Để điều khiển chuyển động của gimbal: Di chuyển cần điều khiển lên và xuống để điều khiển độ nghiêng của gimbal và di chuyển cần điều khiển sang trái và phải để điều khiển độ nghiêng của gimbal.

Để điều khiển thu phóng: Di chuyển cần điều khiển lên và xuống để điều khiển thu phóng.

Lưu ý: Bật chế độ thu phóng điện tử trên máy ảnh Sony, sau đó cần điều khiển có thể điều khiển chế độ thu phóng điện của máy ảnh.

Khi sử dụng với Động cơ DJI Focus Pro, cần điều khiển có thể điều khiển thu phóng sau khi hiệu chỉnh. Đặt động cơ thành chế độ Z khi sử dụng.

Có thể thiết lập chế độ và hướng điều khiển cần điều khiển trong ứng dụng Ronin.

Cò gimbal

Nhấn và giữ để vào chế độ Khóa. Ở chế độ Khóa, gimbal sẽ không phản hồi chuyển động của tay cầm. Sau khi thiết lập trên màn hình cảm ứng, hãy nhấn và giữ nút kích hoạt để vào chế độ FPV.

Chạm hai lần để căn giữa lại gimbal.

Chạm ba lần để xoay gimbal 180° sao cho máy ảnh hướng về phía bạn (chế độ selfie).

Vòng quay phía trước

Xoay để điều khiển động cơ lấy nét theo mặc định. Có thể thay đổi cài đặt thông qua màn hình cảm ứng. Tham khảo phần Màn hình cảm ứng để biết thêm chi tiết.

Kiểm tra danh sách Tương thích của Dòng Ronin để biết thông tin chi tiết về các tính năng được hỗ trợ.

Nút Mức pin: Nhấn một lần để kiểm tra mức pin.

RSS Cổng điều khiển camera: Để kết nối camera.

Cổng động cơ lấy nét: Để kết nối động cơ lấy nét.

Cổng truyền video (DJI RS4): Đối với DJI RS4, cổng này có thể được kết nối với Bộ truyền hình ảnh DJI Ronin để giao tiếp hoặc với động cơ lấy nét để điều khiển lấy nét.

Cổng truyền video/Máy đo khoảng cách LiDAR (DJI RS4 Pro):

Đối với DJI RS4 Pro, cổng này có thể được kết nối với Bộ truyền hình ảnh DJI Ronin để giao tiếp hoặc với LiDAR để thực hiện điều khiển lấy nét, điều khiển thu phóng và ActiveTrack Pro.

Phụ kiện dòng Ronin (RSA)/Cổng NATO: Để kết nối Bánh xe lấy nét DJI R Focus Wheel, Tay cầm kép DJI R Twist Grip Dual Handle hoặc Tay cầm cặp DJI RS Briefcase Handle.

DJI RS4 Pro có cổng RSA/NATO ở cả hai bên màn hình cảm ứng. DJI RS4 có cổng RSA/NATO ở bên trái màn hình cảm ứng và cổng NATO ở bên phải.

Các chế độ theo dõi trên DJI RS4

PF (pan follow): chỉ có trục pan theo chuyển động của tay cầm. Phù hợp với các tình huống như quay cảnh di chuyển và cảnh vòng cung hoặc di chuyển từ trái sang phải.

PTF (pan & tilt follow): cả trục xoay và nghiêng đều theo chuyển động của tay cầm. Phù hợp với những tình huống di chuyển theo đường xiên.

FPV (pan, tilt, roll follow): cả 3 trục tuân theo chuyển động của tay cầm. Phù hợp cho các tình huống cần xoay camera.

Custom: Bật hoặc tắt bất kỳ trục nào theo yêu cầu. Chế độ khóa được bật khi ba trục bị tắt. Cả ba trục sẽ không theo chuyển động của tay cầm ở chế độ khóa. Thích hợp cho các cảnh quay theo dõi mượt mà và cảnh quay phản ứng nhanh. Chế độ Custom được khuyến nghị cho các tình huống quay trên xe. Tắt chế độ theo dõi 3 trục khi sử dụng chế độ này.

3D Roll 360: Ở chế độ 3D Roll 360, trục nghiêng được xoay 90° lên trên và ống kính camera hướng thẳng đứng lên trên, tại thời điểm đó, bạn có thể sử dụng cần điều khiển để điều khiển trục xoay 360°. Thích hợp cho các cú máy xoay tròn.

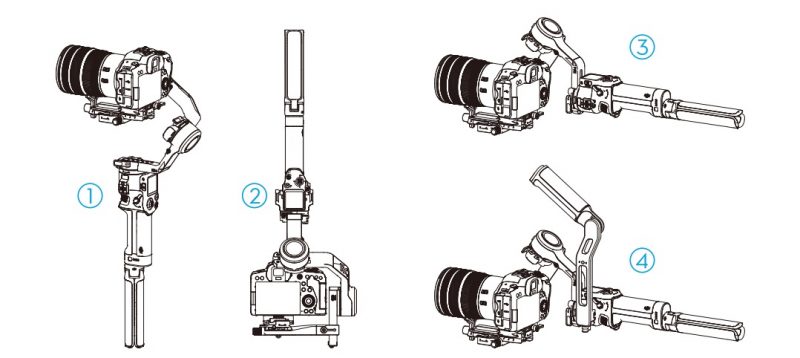

Các tư thế thao tác trên gimbal DJI RS4

1. Chế độ Upright: Đây là chế độ làm việc tiêu chuẩn của gimbal và phù hợp với hầu hết các cảnh quay như cảnh đi bộ và chạy.

2. Chế độ Underslung: Gimbal được lật và máy ảnh ở vị trí thấp hơn. Chế độ này phù hợp để chụp ảnh góc thấp, chẳng hạn như theo dõi các vật thể trên mặt đất.

3. Chế độ Flashlight: Gimbal được giữ theo chiều ngang như đèn pin. Chế độ này phù hợp để chụp trong không gian hạn chế.

4. Chế độ Briefcase: Tay cầm dạng cặp xách cần được lắp ở chế độ này. Góc của tay cầm cặp có thể được điều chỉnh bằng núm xoay. Đế cold shoe và lỗ gắn 1/4″-20 của gimbal cho phép gắn màn hình ngoài để hỗ trợ quay phim, giúp chuyển động của camera góc thấp trực quan hơn.

Lắp tay cầm cặp vào gimbal theo hình bên dưới. Bạn nên gắn tay cầm cặp vào cổng NATO ở phía bên trái màn hình cảm ứng.

Hướng dẫn cập nhật firmware cho DJI RS4

Nếu có phần mềm mới, người dùng sẽ được thông báo qua ứng dụng Ronin. Cập nhật phần mềm theo hướng dẫn trên màn hình. KHÔNG tắt gimbal hoặc thoát khỏi ứng dụng trong quá trình cập nhật phần mềm. Nếu cập nhật không thành công, hãy khởi động lại gimbal và ứng dụng Ronin, rồi thử lại.

Lưu ý:

• Đảm bảo gimbal có đủ nguồn điện và điện thoại di động được kết nối với internet khi cập nhật.
• Gimbal sẽ tự động mở khóa, khóa và khởi động lại trong quá trình cập nhật. Đây là biểu hiện hoàn toàn bình thường.

Hướng dẫn sử dụng phụ kiện với DJI RS4

DJI Focus Pro Motor: Khi mua bộ DJI RS4 hoặc RS4 Pro, bạn sẽ nhận được Động cơ DJI Focus Pro, bộ giá đỡ thanh động cơ và dải bánh răng lấy nét. Sử dụng Động cơ DJI Focus Pro để điều khiển ống kính máy ảnh một cách dễ dàng.

DJI Focus Pro LiDAR: Khi sử dụng với DJI Focus Pro LiDAR, DJI RS4 Pro cho phép lấy nét tự động cho ống kính thủ công.

Về cách lắp đặt và ứng dụng thực tế, bạn có thể tham khảo video sau đây.
